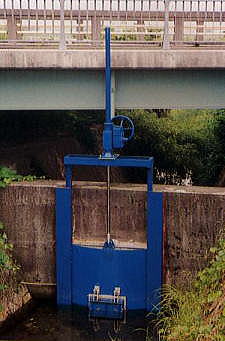

アーチプレート型ゲート

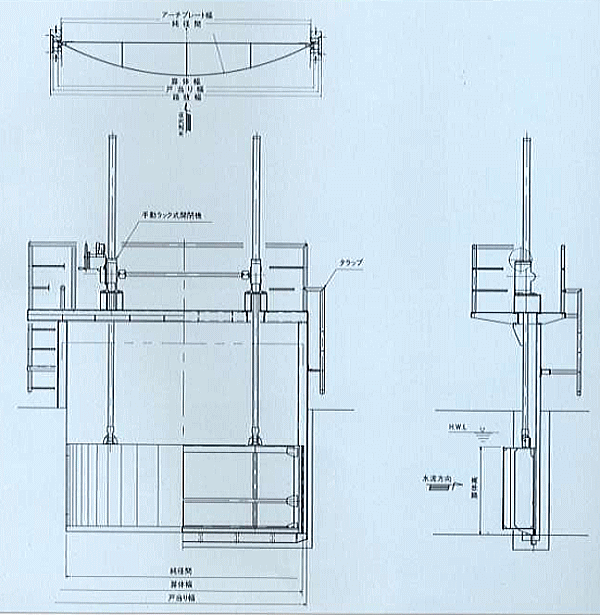

水圧側にスキンプレートが凸出し、後面に引張材を形成したアーチ型のゲートです。
主桁を主張材として使用しますから、従来の水門扉（横桁単純梁）と比較し大巾に重量を軽減できます。
【特長】
（１）扉体重量の軽減によるコストダウンができます。
（２）巻上荷重の軽減により、開閉装置の選定で１ランクしたのものが使用できます。また、維持費（電力料金等）が節約できます。
（３）アーチ型は扉体両端の厚さが少ないので、戸当り重量が軽減でき、また土木工事の箱抜も少なくなり支柱も小さくできます。
|
