簡易型ラック巻上機(非自重降下式)

【特長】
(1)シンプルな構造
〇巻上機の減速部にウォームギアーを採用しておりますので、非常にコンパクトでシンプルな構造となっております。
〇ウォームギアーによりセルフロック(落下防止)させており、特別のブレーキ機構を装備しておりませんので操作は非常に簡単です。
但し自重降下操作はできません。


(2)開閉速度が早く、スムースな開閉ができる。
〇弁棒は、ステンレス丸鋼にラックギアーを切削加工しておりますので、開閉は非常にスムースです。又機械効率もスピンドル式巻上機に比較し、2~3倍の高効率が得られます。

〇開閉速度は、スピンドル式巻上機よりも早く開閉できます。

(3)保守管理が簡単
〇弁棒にラックギアーを採用しているため、ほこりの付着やグリースの劣化によるトラブルはなく保守管理が簡単です。

〇ギアーケース内はグリース潤滑となっており密閉されているため、錆やほこり等によるトラブルのないようになっております。

〇ギアーケース、スタンド、ハンドル等はアルミ合金製ですので、錆や腐食はほとんどありません。

(5)合理的な操作
〇ハンドルを右に廻すと巻上げ、左に廻すと巻下げ操作ができます。
〇時計式の開度指示計を取付けておりますので、ゲートの開度が一目でわかります。

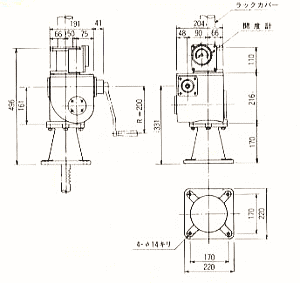

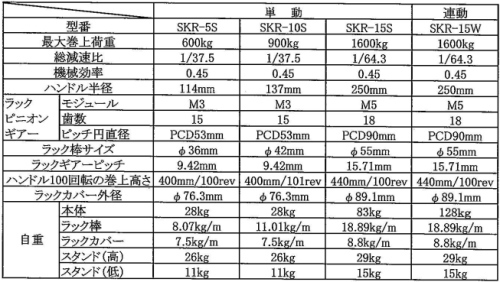

SKR-5S
SKR-5S
SKR-5S
SKR-5S

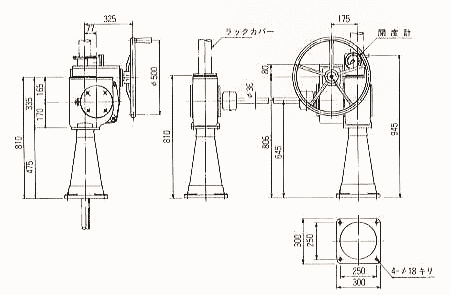

SKR-15S
SKR-15S

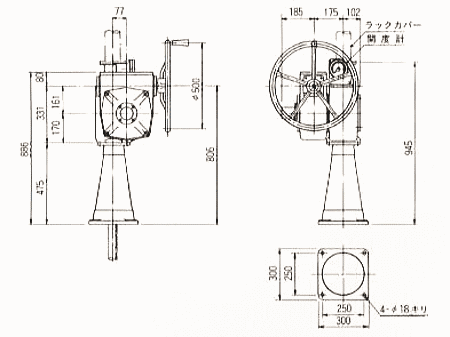

SKR-15W
SKR-15W
